斜板、斜管沉淀計算
按水流方向，可分為上向流、下向流和橫向流，因工業水處理采用上向流較多，下面以上向流為例敘述計算方法。

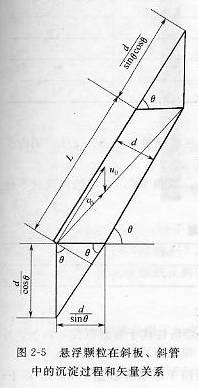

圖2-5中給出了懸浮顆粒在斜板、斜管中的沉淀過程和矢量關系。
射顆粒沉降速度為u0，水流在斜板、斜管中的速度為v0，它們的合成矢量所指的終點位置不應超過斜管終端。若設定它剛好在終端，根據圖2-5中所示相似三角形，則有：
vo/u0=(L+(d/sinθcosθ))/(d/cosθ)=(Lcosθsinθ+d)/dsinθ
由此得：L=(v0/uo-1/sinθ)* d/cosθ
但由于平均速度與管內（或板間）各點的實際速度偏差較大，中心點速度要高于平均速度，故上式應再考慮1.33倍的余量，上式變?yōu)椋?br>
L=1.33(v0/uo-1/sinθ)* d/cosθ
在上向流斜管中，為使管內水流從進口端的紊流過渡到層流，以及考慮到進水端的進水和沉泥上下交替的過程，根據實際考慮，應再加200~250mm過渡段。
